一般说明

WT8328 是一款适用于离线反激式转换器应用的高性能电流模式 PWM 控制器。IC 内置通用初级侧 CC 控制，简化了需要对输出进行 CC 调节的隔离电源设计。

在 WT8328 中，带混洗的 PWM 开关频率固定为 65KHz 并调整到窄范围内。IChas 内置用于轻负载和零负载的绿色和突发模式控制，对于低于 30W 的应用，可实现小于 75mW 的待机功率。

WT8328集成了欠压锁定(UVLO)、VDD过压保护(VDDOVP)、逐周期限流(OCP)、短负载保护(SLP)、过载保护(OLP)、片上热关断(OTP)、软启动、VDD钳位等功能和保护。

产品特征

GeneralPrimarySideConstant-Current(CC)Control 支持 DCM 和 CCM 操作

±5%CCRegulation,±1%CVRegulationwithFastDynamicResponse

CC算法补偿线路变化和变压器电感器公差

低于 75mW 的待机功率适用于低于 30W 的应用

当前模式控制

内置FrequencyShuffle

固定65KHz开关频率

绿色模式和突发模式控制

片上热关断

逐周期限流

内置LeadingEdgeBlanking

内置坡度补偿

非常低的启动和操作电流

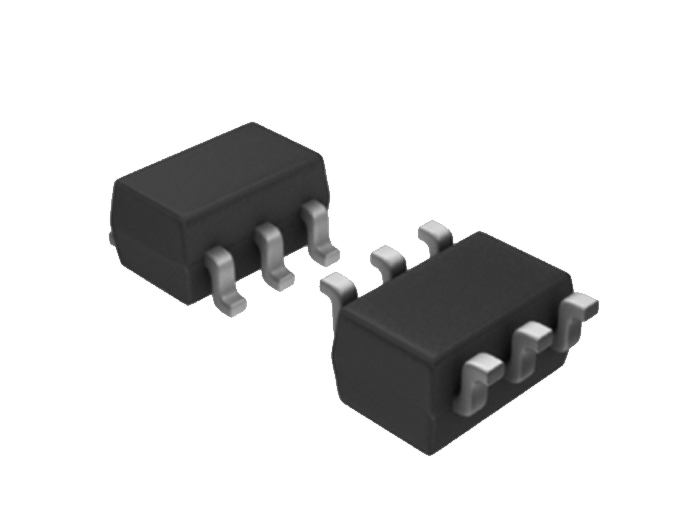

提供 SOT23-6 封装

产品应用

充电器和适配器

电机驱动电源
